86mm步进电机有两相直流、交流和三相直流3种，符合RoHS认证。两相步距角为1.8°，三相步距角为1.2°,角度误差±0.09°，绝缘耐压500V AC/分钟（交流的为1500AC/分钟），绝缘电阻100MΩ，马达表面可承受100℃高温；力矩1.9N.m、2.9N.m、3.5N.m、6.3N.m、8.5N.m、8.9N.m六种可选，轴向容许负载为60N，径向可高达320N，马达长度分为66.5mm、96mm、125.5mm三个规格，此86步进电机系列工艺精湛，高精度、大力矩、低噪音、运行平滑，高效率，为公司畅销产品系列！

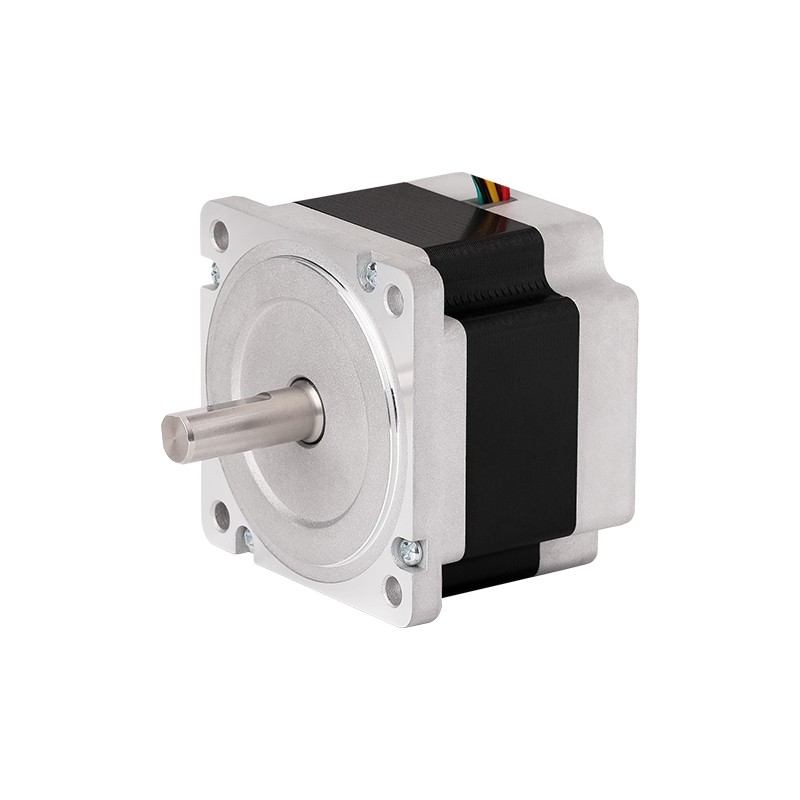

◆法兰尺寸86mm◆步距角1.8°◆额定电流6.4A(并联)3.2A(串联)◆保持力矩2.9N.m◆转子惯量1100g.cm2◆引线数量8◆质量1.6Kg◆马达长度66.5mm
匹配产品： Y2SD3

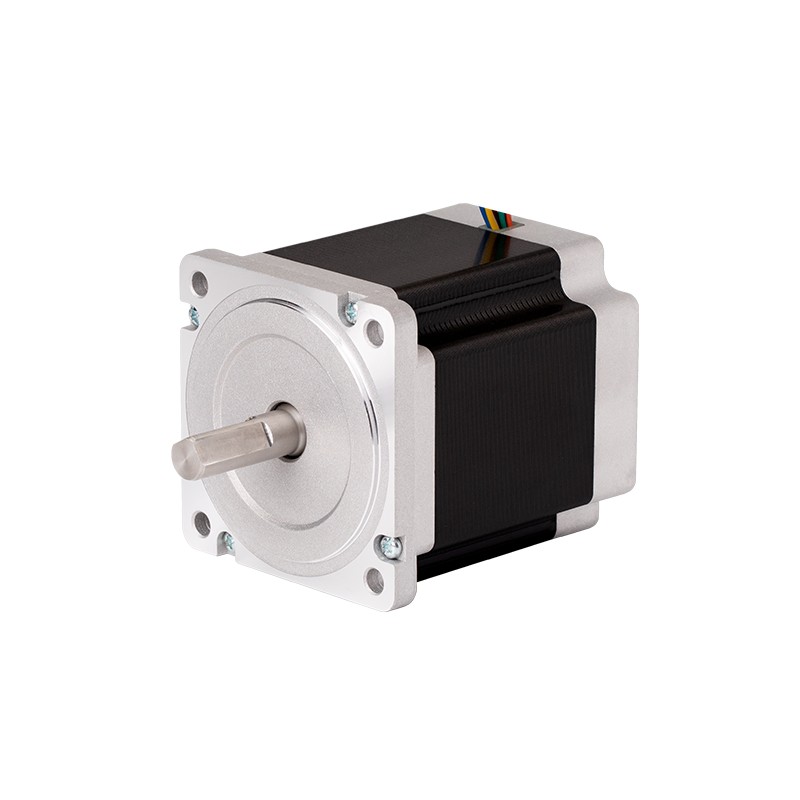

◆法兰尺寸86mm◆步距角1.8°◆额定电流6.4A(并联)3.2A(串联)◆保持力矩6.3N.m◆转子惯量1850g.cm2◆引线数量8◆质量2.7Kg◆马达长度96.0mm

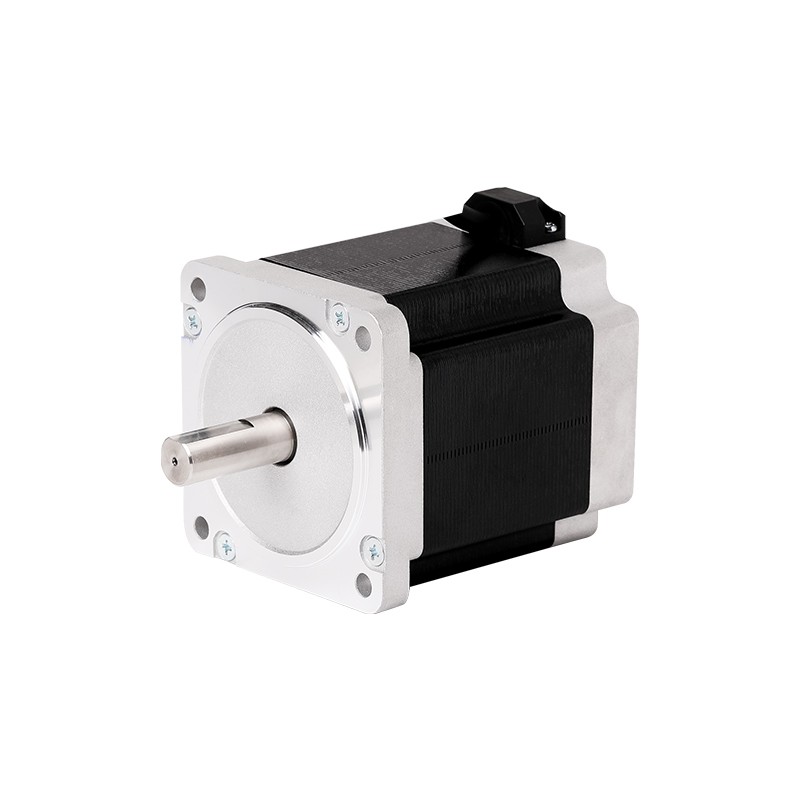

◆法兰尺寸86mm◆步距角1.8°◆额定电流5.6A(并联)2.8A(串联)◆保持力矩8.9N.m◆转子惯量2750g.cm2◆引线数量8◆质量3.8Kg◆马达长度125.5mm
◆法兰尺寸86mm◆步距角1.8°◆额定电流6.0A◆保持力矩12N.m◆转子惯量5400g.cm2◆引线数量4◆质量5.0Kg◆马达长度157mm

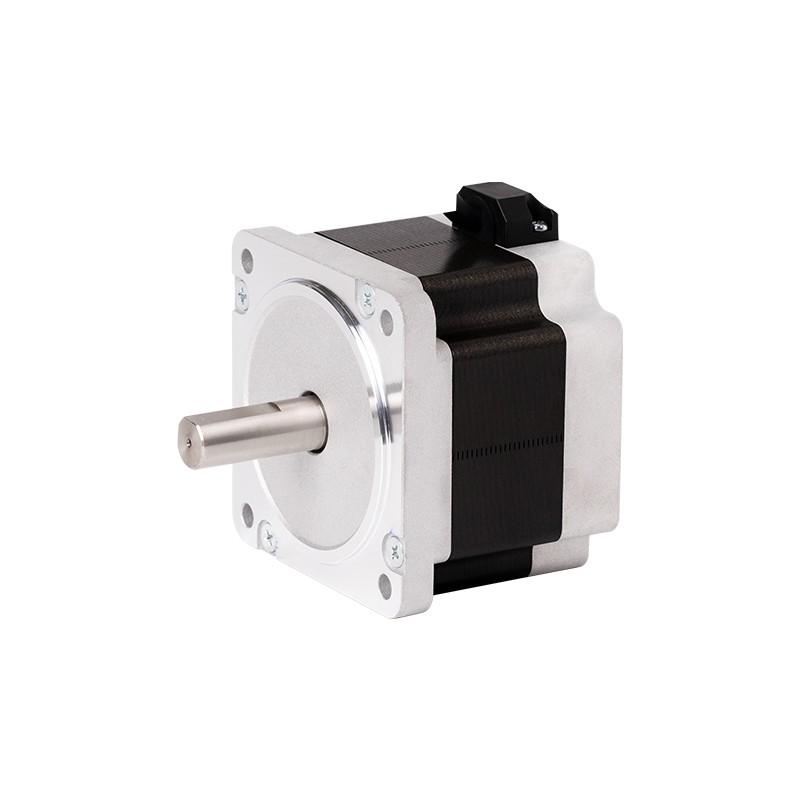

◆法兰尺寸86mm◆步距角1.8°◆额定电流6.0A(并联)3.0A(串联)◆保持力矩3.3N.m◆转子惯量1630g.cm2◆引线数量8◆质量2.0Kg◆马达长度71.1mm
◆法兰尺寸86mm◆步距角1.8°◆额定电流6.0A(并联)3.0A(串联)◆保持力矩6.5N.m◆转子惯量3200g.cm2◆引线数量8◆质量2.9Kg◆马达长度101.5mm
◆法兰尺寸86mm◆步距角1.8°◆额定电流6.0A(并联)3.0A(串联)◆保持力矩9.2N.m◆转子惯量4800g.cm2◆引线数量8◆质量4.0Kg◆马达长度132.2mm
◆法兰尺寸86mm◆步距角1.8°◆额定电流3.6A(并联)1.8A(串联)◆保持力矩2.9N.m◆转子惯量1600g.cm2◆引线数量8◆质量1.6Kg◆马达长度66.5mm
匹配产品： Y2SA2
◆法兰尺寸86mm◆步距角1.8°◆额定电流3.6A(并联)1.8A(串联)◆保持力矩6.3N.m◆转子惯量1850g.cm2◆引线数量8◆质量2.7Kg◆马达长度96.0mm
◆法兰尺寸86mm◆步距角1.8°◆额定电流3.6A(并联)1.8A(串联)◆保持力矩8.5N.m◆转子惯量2750g.cm2◆引线数量8◆质量3.8Kg◆马达长度125.5mm
◆法兰尺寸86mm◆步距角1.2°◆额定电流5.8A◆保持力矩1.9N.m◆转子惯量1100g.cm2◆引线数量3◆质量1.6Kg◆马达长度66.5mm
匹配产品： Y3SD3
