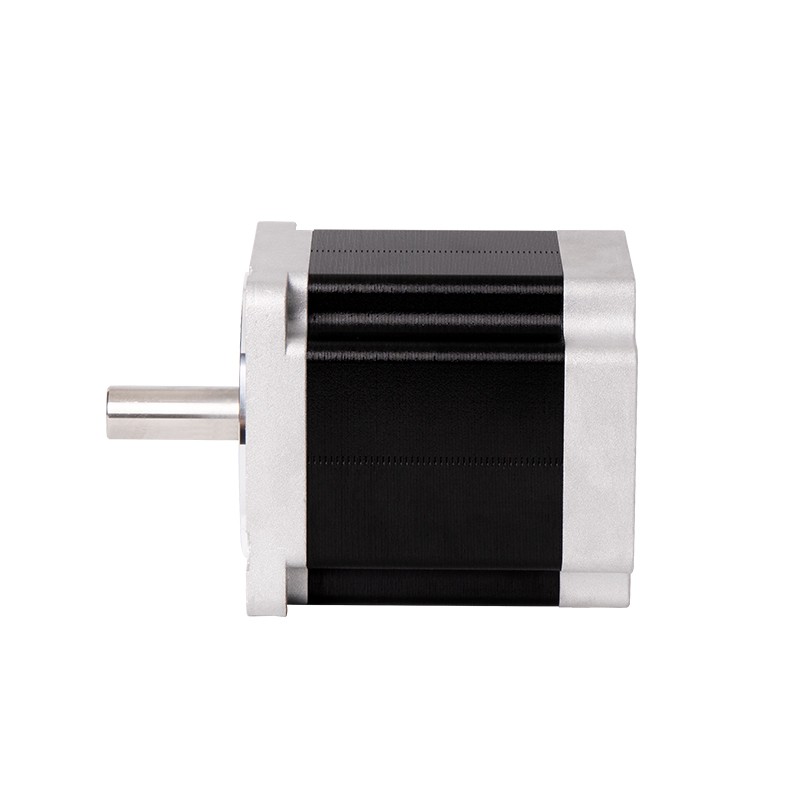

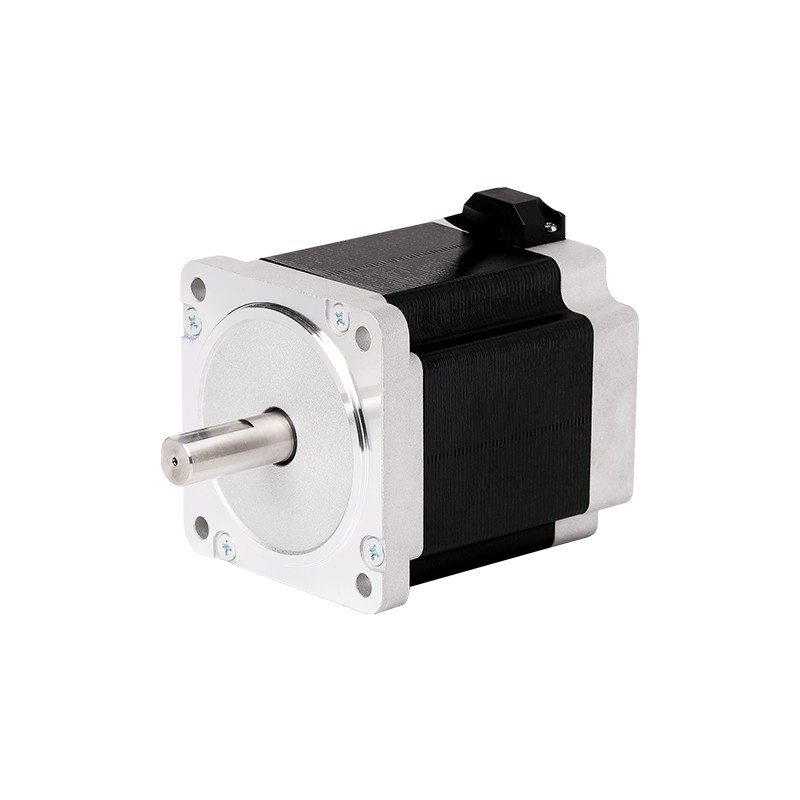

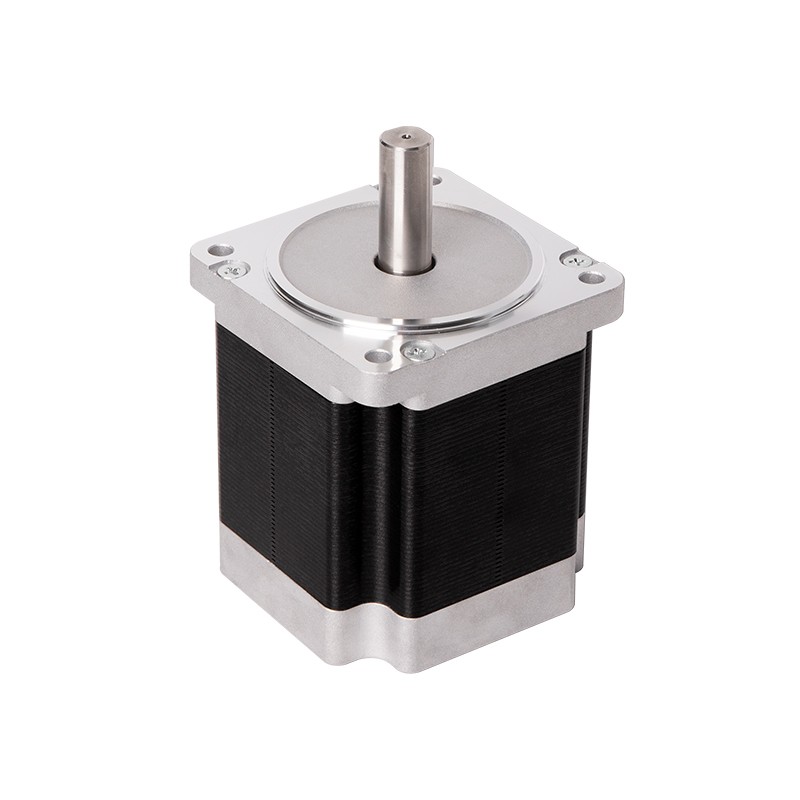

Y09-59D3-7536-H

● 产品法兰尺寸:86mm

● 保持力矩:6.3N.m

● 转子惯量:1850g.cm²

● 角度误差:±0.09°

● 轴向容许负载:60N

● 径向容许负载:320N(距安装面20mm)

● 通过国际RoHS认证

● 绝缘耐压:1500V AC/分钟

● 绝缘电阻:100MΩ

● 湿度范围:20%RH-90%RH

● 产品特点:高精度,大力矩,低振动,高耐用性

立即咨询
0
86系列交流步进电机_全研科技(东莞)有限公司




步距角[deg]1.8°
电流[A]3.6(并联)1.8(串联)
电阻[Ω]0.93.6
电感[mH]936
保持力矩[N.m]6.3
转子惯量[g.c㎡]1850

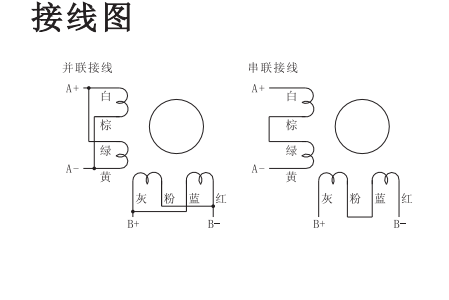

引线8
质量[kg]2.7
马达长度[mm]96
匹配驱动器Y2SA2
*如需获取更多产品型号参数及详细资料,请至网站“下载中心”栏目下载使用!

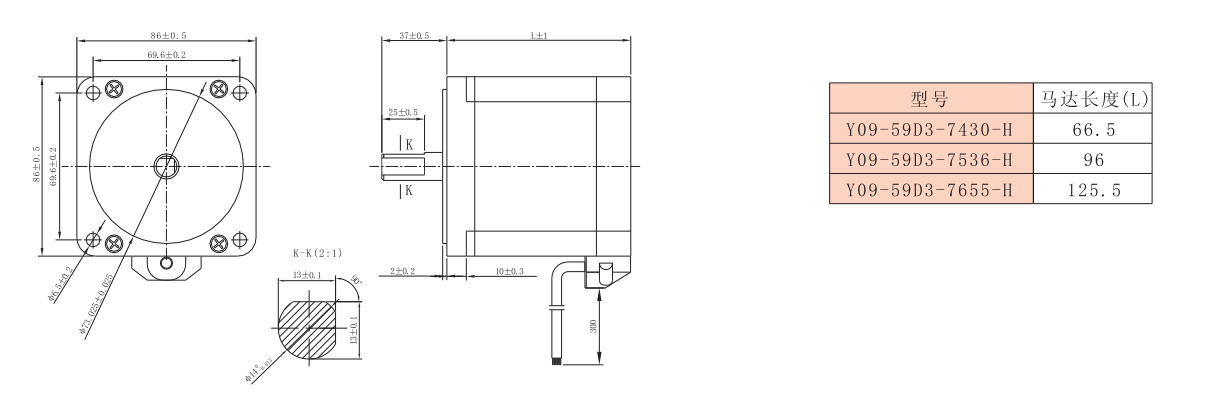

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y09-59D3-7536-H.pdf
  • .pdf
  • 94KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y09-59D3-7536-H.STEP
  • .STEP
  • 235KB
  • 下载
