Y09-59D3-7655-P

● 产品法兰尺寸:86mm

● 保持力矩:9.2N.m

● 转子惯量:4800g.cm²

● 角度误差:±0.09°

● 轴向容许负载:60N

● 径向容许负载:320N(距安装面20mm)

● 通过国际RoHS认证

● 绝缘耐压:500V AC/分钟

● 绝缘电阻:100MΩ

● 湿度范围:20%RH-90%RH

● 产品特点:高精度,大力矩,低振动,高耐用性


立即咨询
0
Y09-59D3-7655-P_全研科技




步距角[deg]1.8°
电流[A]6.0(并联)3.0(串联)
电阻[Ω]0.481.92
电感[mH]4.116.4
保持力矩[N.m]9.2
转子惯量[g.c㎡]4800
引线8
质量[kg]4.0
马达长度[mm]132
匹配驱动器Y2SD3/Y2SD2
*如需获取更多产品型号参数及详细资料,请至网站“下载中心”栏目下载使用!

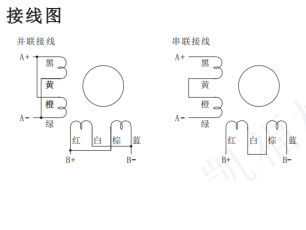

2-20050Q4141V36.png        2-20050Q42101O5.png

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y09-59D3-7655-P.pdf
  • .pdf
  • 94KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y09-59D3-7655-P_3D.STEP
  • .STEP
  • 181KB
  • 下载
