YK-HL8050

● 台面尺寸80×80mm

● 线性滚珠导轨

● 滚珠丝杠传动

● 定位精度高，寿命长

● 具有高速正逆向的传动与变换传动等特性

立即咨询

精密位移台_精密平移台_全研科技（东莞）有限公司

匹
配
产
品

Y2SD1R5

技术参数

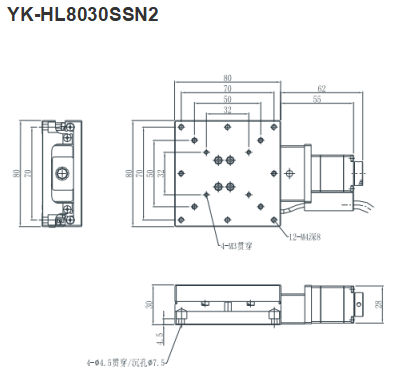

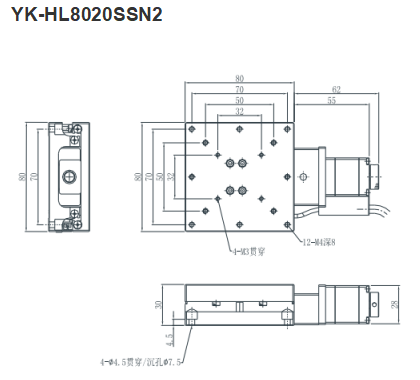

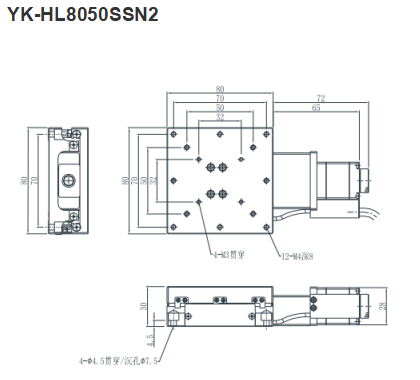

产品尺寸
使用说明
资料下载

型号		YK-HL8020-SSN-2	YK-HL8030-SSN-2	YK-HL8050-SSN-2
机械规格	台面尺寸[mm]	80*80
	移动行程	±10mm	±15mm	±25mm
	本体重量[kg]	1.1
	丝杆类型	滚珠丝杆
	丝杆参数	直径8mm，螺距1mm
	滑轨	线性滚珠导轨
	精度等级	标准型
	出线方式	固定左出线
	联轴器	刚性联轴器
	材料	SUS-440C
精密度规格	分辨率[Full/Half]	2相步进 5μm / 2.5μm
	重复定位精度[μm]	±1
	定位精度[μm]	15
	反向间隙[μm]	2.5
	直线度[μm]	10
	平行度[μm]	30
	驱动电流[A]	0.7
	最大速度	20mm/s
	负载	98N(10kgf)
	电机开环/闭环	STP-28D1012-01/Y07-28D1-3401D-E1000
电气规格	滑台侧接头	RP17-13J12SC(71)插座型(母头)/300mm
	控制器侧接头	CN-RP12S-3插座型(公头)/3m(需另购)
	正负极限感应器	有
	原点感应器	有
	感应器电压[V]	24
