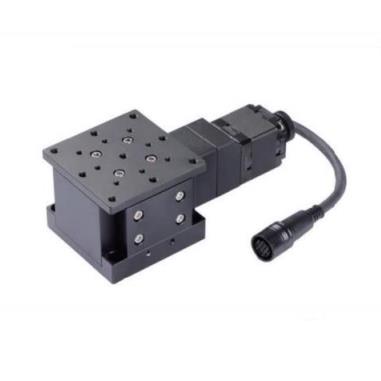

升降位移调整平台_升降位移微调台

YK-ZF60

● 台面尺寸60×60mm

● 线性滚珠导轨

● 滚珠螺杆传动

● 定位精度高，寿命长

● 具有高速正逆向的传动与变换传动等特性

立即咨询

匹
配
产
品

Y2SD1R5

技术参数
产品尺寸
使用说明
资料下载

型号		YK-ZF6004-ASN-2	YK-ZF6010-ASN-2
机械规格	台面尺寸[mm]	60*60	60*60
	移动行程[mm]	4	±10
	本体重量[kg]	1.1	1.6
	丝杆类型	滚珠丝杆	滚珠丝杆
	丝杆参数	直径6mm，螺距1mm	直径6mm，螺距1mm
	滑轨	线性滚珠导轨	线性滚珠导轨
	精度等级	标准型	标准型
	出线方式	固定左出线	固定左出线
	联轴器	刚性联轴器	刚性联轴器
	材料	铝合金	铝合金
精密度规格	分辨率[Full/Half]	2相步进 1.25μm / 0.625μm	2相步进 2.5μm / 1.25μm
	重复定位精度[μm]	±1	±1
	定位精度[μm]	10	10
	反向间隙[μm]	/	/
	直线度[μm]	20	20
	平行度[μm]	10	10
	驱动电流[A]	0.7	0.7
	最大速度	5mm/s	8mm/s
	负载	8Kg	8Kg
	电机开环/闭环	STP-28D1012-01/Y07-28D1-3401D-E1000	STP-28D1012-01/Y07-28D1-3401D-E1000
电气规格	滑台侧接头	RP17-13J12SC(71)插座型(母头)/300mm	RP17-13J12SC(71)插座型(母头)/300mm
	控制器侧接头	CN-RP12S-3插座型(公头)/3m(需另购)	CN-RP12S-3插座型(公头)/3m(需另购)
	正负极限感应器	NPN常闭	NPN常闭
	原点感应器	无	无
	感应器电压[V]	24	24

目录样册

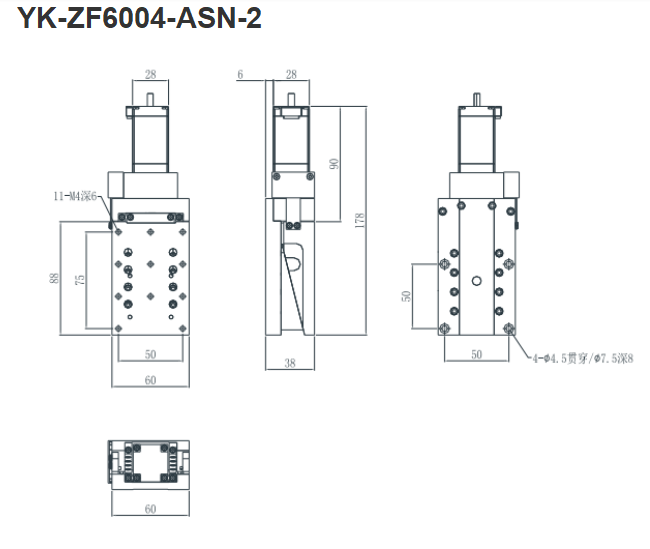

2D尺寸图
3D模型
使用手册
软件驱动

目录样册

文件名称
文件类型
大小
下载

YK-ZF60_3D.zip
.zip
4904KB

YK-ZF60.pdf
.pdf
659KB
