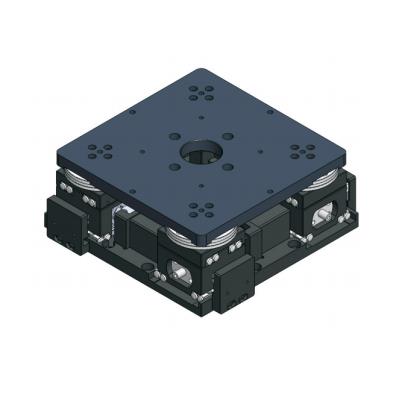

YK-XXY-150

● 台面尺寸150mm

● 提供快速定制服务

● 小体积，负载重

●团队自主研发及生产

●速度快至50mm/s

●定位精度高达2μm

● 超薄、体轻、稳定

● 感应器校验精密对位

立即咨询

ccd对位平台_CCD视觉对位系统_全研科技（东莞）有限公司

匹
配
产
品

Y2SD1R5

技术参数

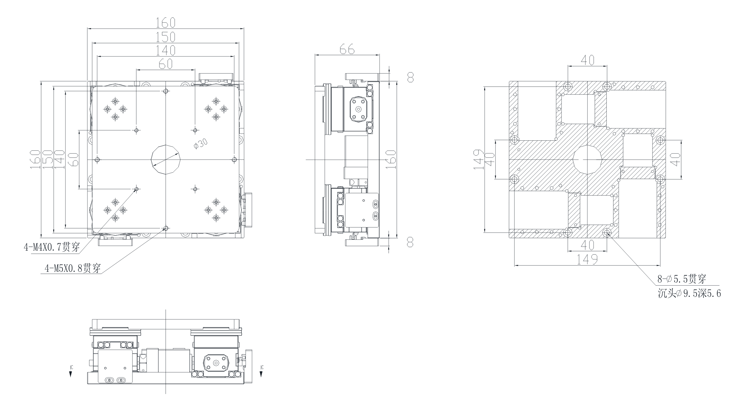

产品尺寸
使用说明
资料下载

产品尺寸[mm]	上台面	150
	下台面	160
	高度	66
重复定位精度[mm]	±0.002
行程[mm]	±5
旋转角度	±3°
螺杆直径[mm]	φ6
螺杆导程[mm]	1
线性轨道	VR2型
平面度[mm]	±0.02
运动平行度[mm]	±0.03
水准载重[kg]	30
本体材质	铝合金
表面处理	阳极亮黑
本体重量[kg]	5.3±2%
马达种类	两相28步进电机
驱动器类型	两相步进驱动器
感测器	GYQ-L10（NPN常闭）

目录样册
2D尺寸图
3D模型
使用手册
软件驱动

2D尺寸图

文件名称
文件类型
大小
下载

YK-XXY150P-2-617.pdf
.pdf
110KB

3D模型

文件名称
文件类型
大小
下载

YK-XXY150P-2-617.STEP
.STEP
7279KB
