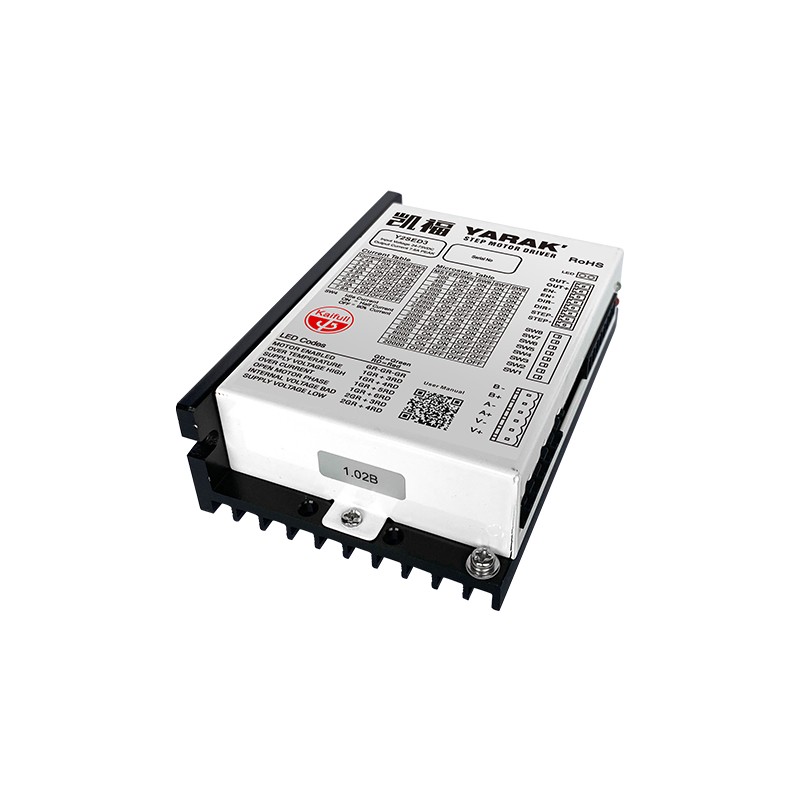

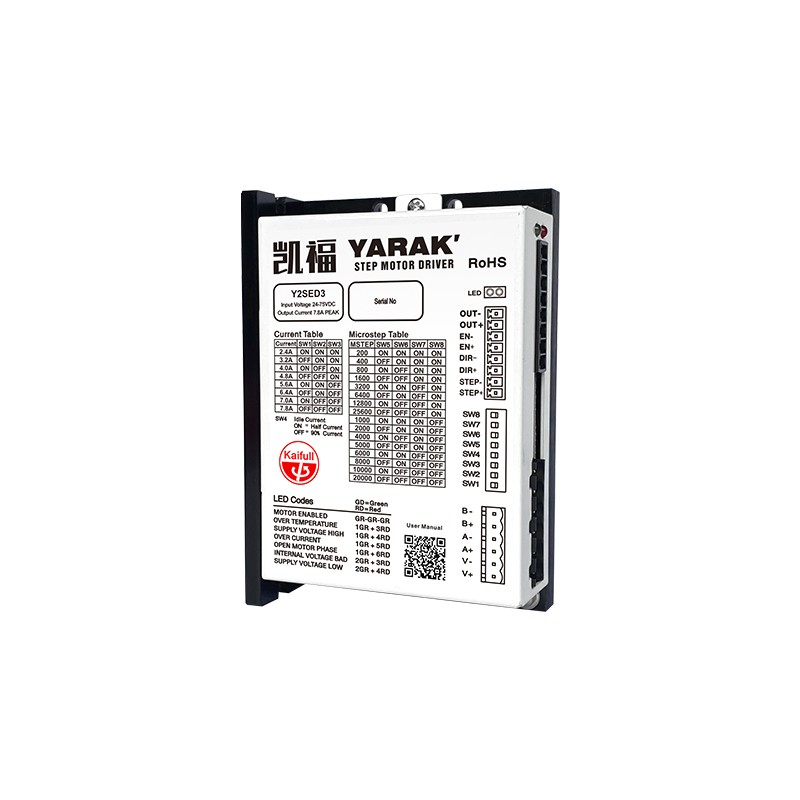

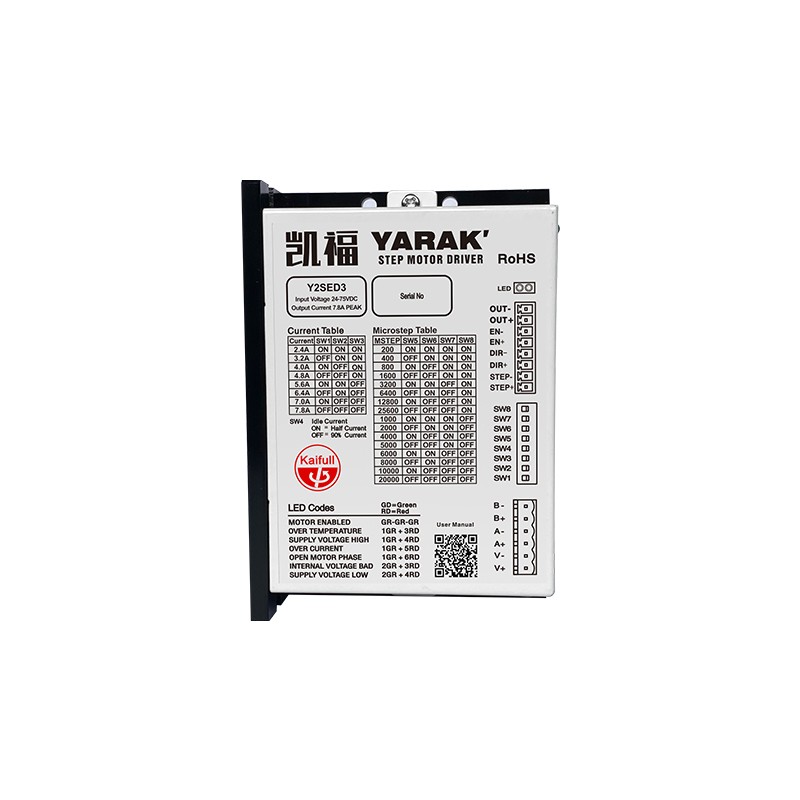

Y2SED3

● 第二代DSP控制技术

● 尺寸更小巧

● 拨码操作更简易

● 脉冲+方向/正负脉冲控制模式

● 新增8档细分可选

● 可选细分可达51200

● 直流输入两相步进电机驱动器

● 适配86mm步进马达



立即咨询
0
Y2SED3_全研科技




控制模式脉冲+方向/正负脉冲
输入电压24-75V DC
输出电流2.4-7.8A
通讯接口
控制信号5-24V兼容
功率放大类型
编码器反馈
数字输入
数字输出
温度范围
湿度范围20%RH-90%RH,无结露
认证CE、Rosh
保护功能

过压保护,欠压保护,电压出错保护

过流保护,过温保护,过载保护

电机线开路检测,通讯线开路检测等

适配电机86mm步进电机



3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y2SED3_3D.STEP
  • .STEP
  • 4963KB
  • 下载

使用手册

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y2SED3_V12.pdf
  • .pdf
  • 835KB
  • 下载
