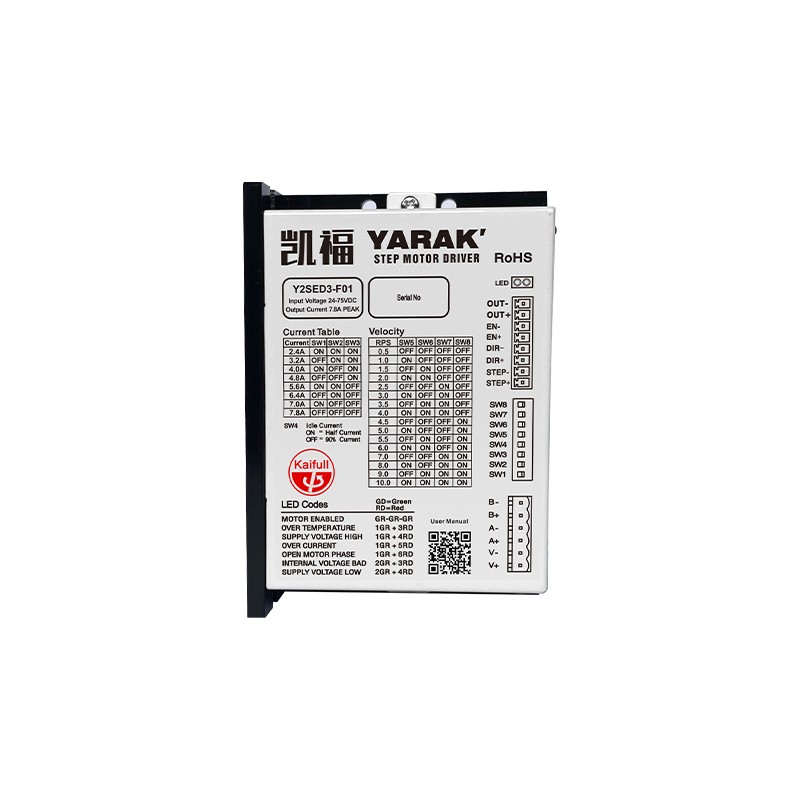

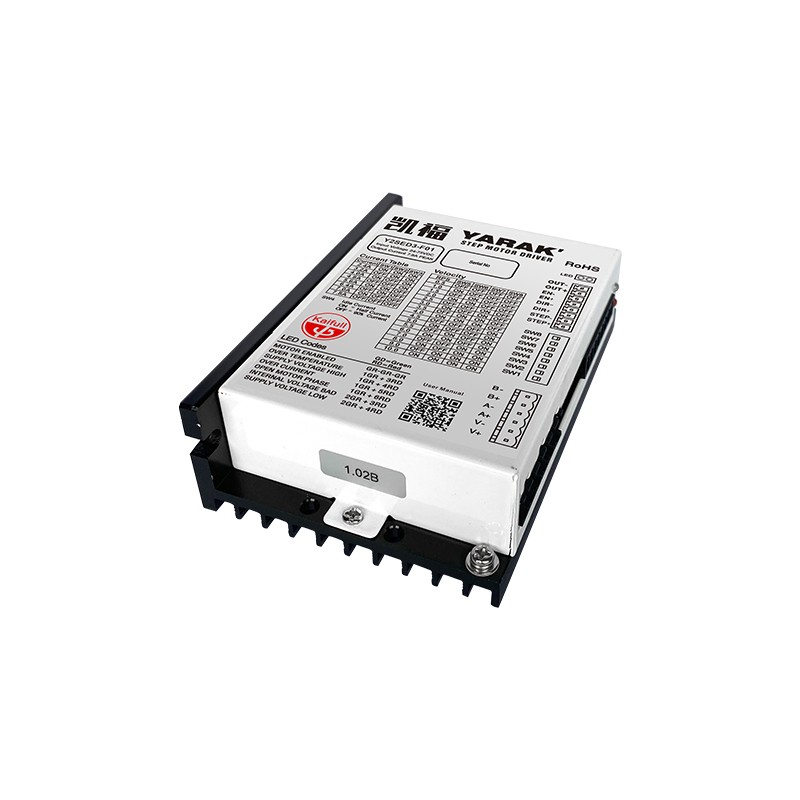

Y2SED3-F01

● 高性价比IO调速步进驱动器

● 采用数字PID技术

● 具有优越的性能表现

● 高速大力矩输出

● 低噪音,低振动,低发热

● 具有三路输入信号,分别为启停,正反转, 使能

● 通过拨码开关设置运行电流和速度



立即咨询
0
Y2SED3-F01_全研科技




驱动器型号Y2SED3-F01
适配电机适配两相混合式步进电机, Y2SED3-F01 最大 适配7.8A电流
电源供电24- 75V DC
输出电流2.4A-7.8A/相(峰值)
输入信号光耦输入电压 H = 3.5 - 26V , L = 0 - 0.8V 导通电流 6-15mA
输出信号光电隔离输出,最高承受电压 30VDC,最大饱和 电流 100mA
尺 寸109× 75.5 × 33 毫米
使用场合避免粉尘,油雾及腐蚀性气体
湿 度< 85 % RH, 无凝露
温 度-20°C - +40°C
散 热安装在通风环境中
质量0.277Kg









目录样册

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y2SED3-F01硬件手册V12.pdf
  • .pdf
  • 708KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y2SED3-F01.STEP
  • .STEP
  • 4963KB
  • 下载
