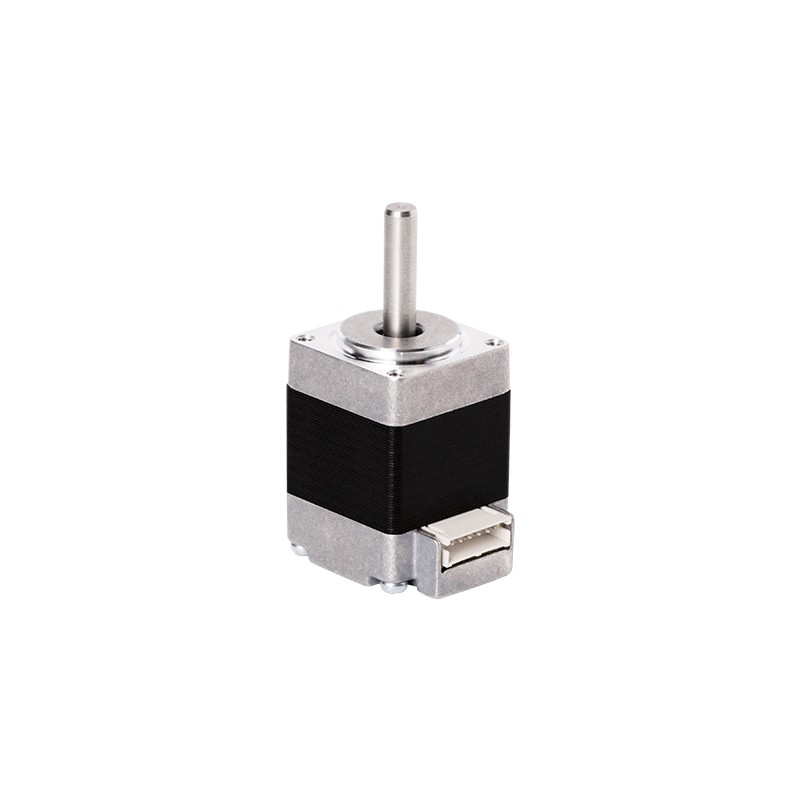

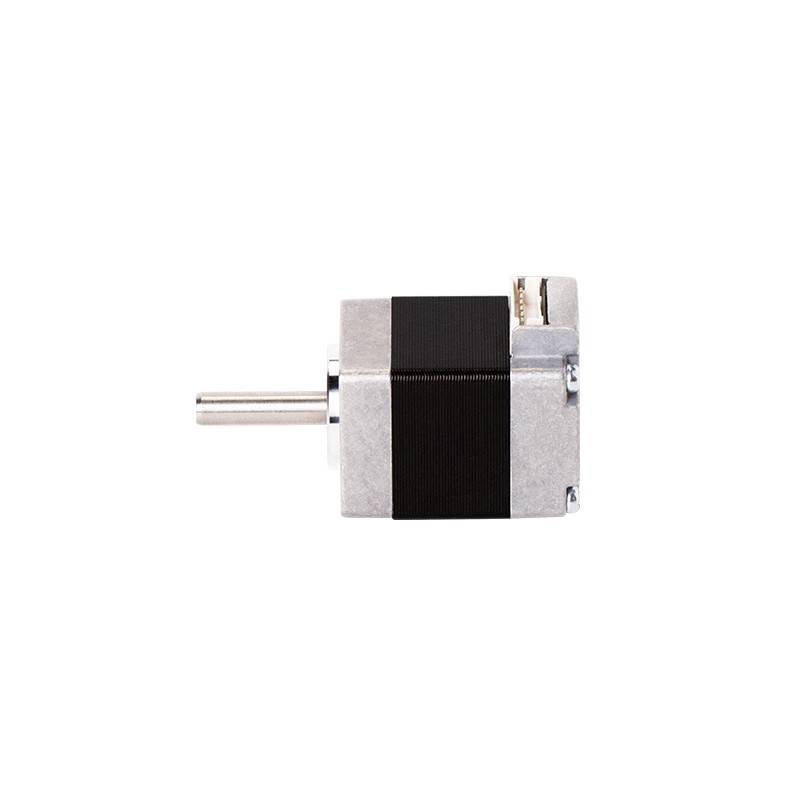

Y07-20D1-2401

● 产品法兰尺寸20mm

● 保持力矩18mN.m

● 角度误差:±0.09°

● 通过国际RoHS认证

● 轴向容许负载:3N,径向容许负载:15N(距安装面5mm)

● 绝缘耐压:500V AC/分钟

● 绝缘电阻:100MΩ

● 湿度范围:20%RH-90%RH

● 产品特点:高精度,大力矩,低振动,高耐用性


立即咨询
0
20步进电机尺寸—全研科技(东莞)有限公司





步距角[deg]

1.8°
电流[A]0.6
阻[Ω]7
电感[mH/PHASE]1.9
保持力矩[mN.m]18
转子惯量[g.cm²]2
引线数量4
质量[kg]0.05
马达长度[mm]28
驱动Y2SED1-S
*如需获取更多产品型号参数及详细资料,请至网站“下载中心”栏目下载使用!




目录样册

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • 混合式步进电机选型手册.pdf
  • .pdf
  • 5275KB
  • 下载

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y07-20D1-2401.pdf
  • .pdf
  • 260KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y07-20D1-2401.STEP
  • .STEP
  • 189KB
  • 下载
