首页 / 步进电机 / 刹车步进电机 / 28mm刹车步进电机

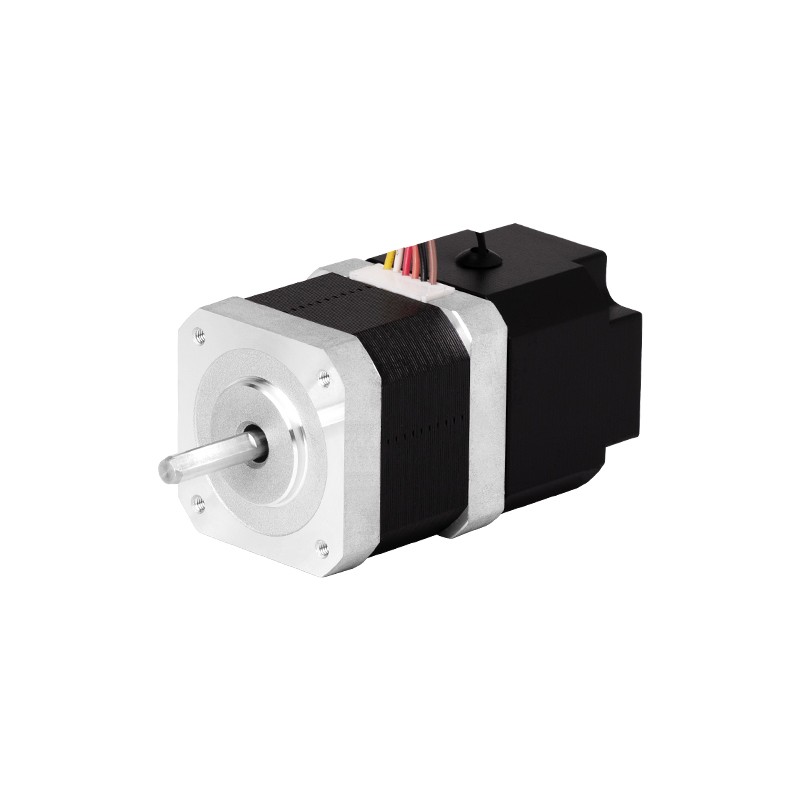

Y07-28D1-5010M

● 产品法兰尺寸:28mm

● 保持力矩:140mN.m

● 角度误差:±0.09°

● 刹车类型:断电刹车

● 通过国际RoHS认证

● 绝缘耐压:500V AC/分钟

● 湿度范围:20%RH-90%RH

● 马达表面最高承受温度:100℃



立即咨询
0
Y07-28D1-5010M_全研科技




步距角[deg]1.8°
电流[A]1.0
电阻[Ω]3.5±10%
电感[mH]2.7±20%
保持力矩[mN.m]140
转子惯量[g.c㎡]28
引线4
质量[kg]0.2
马达长度[mm]51
匹配驱动器Y2SD1R5


刹车参数
刹车类型断电刹车
刹车电压[V]DC24V
刹车功率[W]4
刹车力矩[N.m]0.1
刹车反应时间[ms]50
刹车接线
白(24V+)
(GND)




目录样册

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • 刹车步进电机选型目录.pdf
  • .pdf
  • 2285KB
  • 下载

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y07-28D1-5010M.pdf
  • .pdf
  • 88KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • Y07-28D1-5010M.STEP
  • .STEP
  • 323KB
  • 下载
