中空旋转平台怎么选型

2020-05-07 14:07:31   编辑:全研

中空旋转平台怎么选型,如何通过正确的计算方式来确定所选择的产品是符合设备?文章就中空旋转平台如何选型展开。

转台使用的是一种旋转负载装置,综合了伺服马达、凸轮分割器和DD马达的优势,集高传动效率、高精度、高刚性、高性性价比于一身。

首先我们要确定圆盘直径、计划每分钟转速、盘面负载多少。这样就给定了一个基本的数据。步骤是:选出大概的型号,计算扭矩,惯量,速度比,匹配电机的功率,精度误差,预留的安全系数值是否满足使用要求。

具体操作如下:根据工件尺寸选择转盘大小, 根据转盘大小,缩小选型范围;根据转速、传递力矩,选择减速比;根据安装方式,选择定位方式;根据工况要求,选择精度。

接下来,我们来得出相应数据。所需转矩(T),它是通过摩擦阻抗引起的负载转矩与转动惯量引起的加速转矩相加之和乘以安全系数计算得出:

所需转矩T=(负载转矩[N.m]+加速转矩[N.m])*安全系数

计算公式既为T=(tL+ ta)*S     (备注:安全系数S大于1.5)

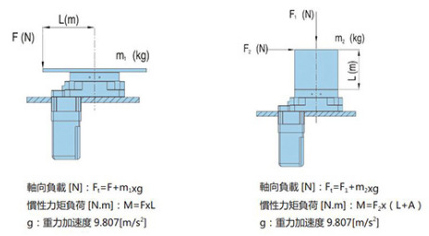

在计算轴向负载、惯性力矩负荷时,参考下图示意图:


以上中空旋转平台选型基本完成,但除此之外我们还要考虑产品刚性,不现型号的中空旋转平台减速机采用了不同类型的支撑轴承,对于中空旋转平台的容许惯性力矩负荷有一定影响,即型号越大,容许的惯性力矩负荷也越大,但是对于惯性力矩负荷的变位量则会越小,在选购时要注意,公司在售的KD系列GD系列都具备高刚性。

关于中空旋转平台怎么选型,我们暂时讲解到这里,如需验证自己的选型是否正确,可联系在线客服或拨打公司电话:0769-23033384
