信浓步进电机接线说明

2020-03-17 14:20:27   编辑:全研

作为有着10几年代理信浓马达的供应商,我们时常会收到使用方咨询信浓步进电机接线方式,大多都是来自非直接采购方,鉴于此,文章就信浓步进电机接线说明原文照搬如下,以供学习。小编不懂日文,无法准确译成中文,不过对电机的接线,我们工程师已详记于心,可随时拨打免费技术服务热线:400-960-1069

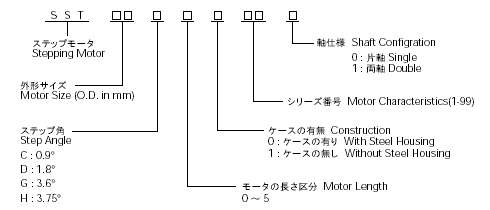

1. ステップモータの型式番号

弊社のステップモータの型番は次により区分されています。


2. 信浓步进电机標準結線とリード線の色別

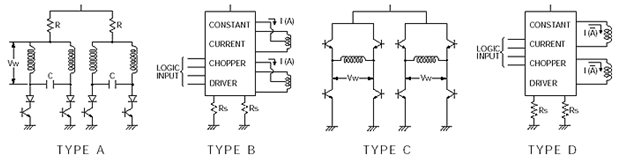

3. 標準試験回路


4. ステップモータの特徴

•回転角度は入力パルス数に比例します。入力パルスが無い状態では停止位置を保持します。

•回転速度は入力パルスの周波数に比例します。デジタル信号による制御が容易です。

•オープンループ制御による同期運転が可能です。

•起動、停止の応答性が良好です。

•角度誤差が小さく、誤差が累積しません。

•低速高トルクを減速機無しで実現できます。

•摺動部がないため長寿命です。

•両方向に回転します。

•脱調時にモータへのダメージがありません。



これらの特徴により下記のような製品に利用されています。

 正確な位置決めが必要な、X-Yテーブル、プロッター、プリンタ、スキャナー、ファックス、カードリーダ、コピー機、医療ポンプ、産業ロボット、バルブ他

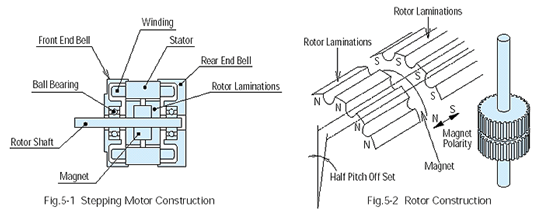

5. ステップモータの構造

ステップモータには、可変リラクタンス型(VR)、永久磁石型(PM)、複合型(HB)と3つのタイプがあります。弊社では、高分解能、高精度、高トルクを追求するためHB型のステップモータを採用しています。


信浓步进电机接线,信浓步进电机接线方法相关问题可致电公司工作人员予以解答。
