YK-L4015

● 台面尺寸40×40mm

● 线性滚珠导轨

● 滚珠丝杠传动

● 定位精度高，寿命长

● 具有高速正逆向的传动与变换传动等特性

立即咨询

微调平台_精密微调平台_全研科技（东莞）有限公司

匹
配
产
品

Y2SD1R5

技术参数

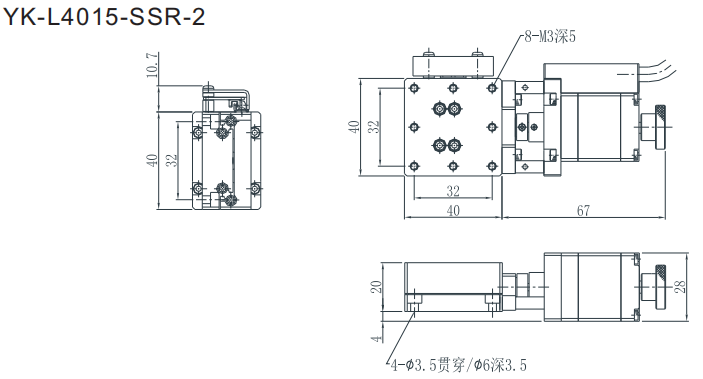

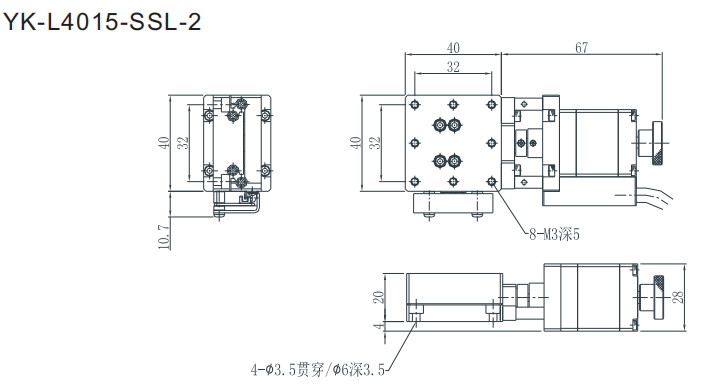

产品尺寸
使用说明
资料下载

型号		YK-L4015-SSL-2/YK-L4015-SSR-2
机械规格	台面尺寸[mm]	40*40
	移动行程	±7.5mm
	本体重量[kg]	0.4
	丝杆类型	滚珠丝杆
	丝杆参数	直径6mm，螺距1mm
	滑轨	线性滚珠导轨
	精度等级	标准型
	出线方式	左出线/右出线
	联轴器	弹性联轴器
	材料	SUS-440C
精密度规格	分辨率[Full/Half]	2相步进 5μm / 2.5μm
	重复定位精度[μm]	±1
	定位精度[μm]	15
	反向间隙[μm]	2.5
	直线度[μm]	15
	平行度[μm]	20
	驱动电流[A]	0.7
	最大速度	10mm/s
	负载	98N(10kgf)
	电机开环/闭环	STP-28D1012-01/Y07-28D1-3401D-E1000
电气规格	滑台侧接头	RP17-13J12SC(71)插座型(母头)/300mm
	控制器侧接头	CN-RP12S-3插座型(公头)/3m(需另购)
	正负极限感应器	有
	原点感应器	有
	感应器电压[V]	24
