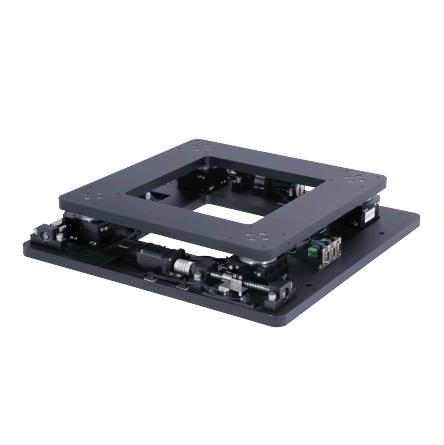

YK-XXY-350

● 台面尺寸350mm

● 提供快速定制服务

● 小体积，负载重

●团队自主研发及生产

●速度快至50mm/s

●定位精度高达3μm

● 超薄、体轻、稳定

● 感应器校验精密对位

立即咨询

自动对位平台系统制造商_全研科技（东莞）有限公司

匹
配
产
品

Y2SD1R5

技术参数

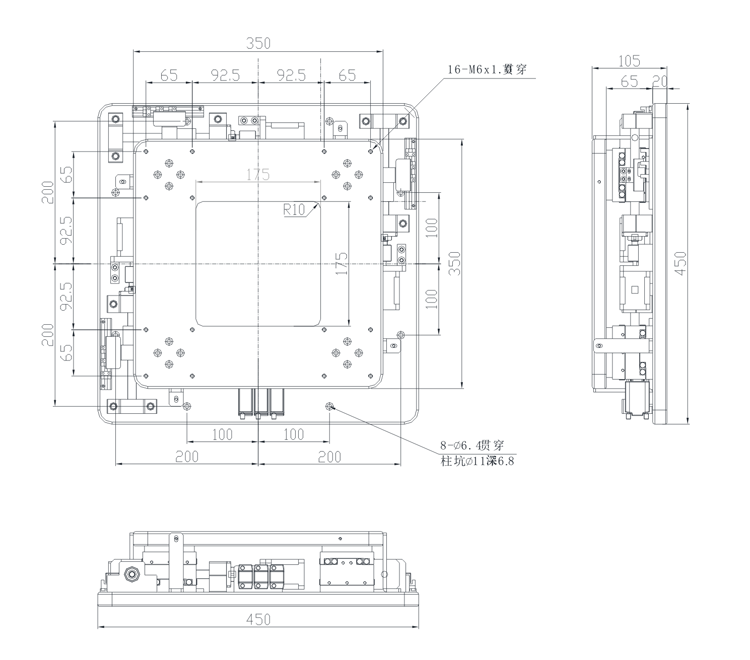

产品尺寸
使用说明
资料下载

产品尺寸[mm]	上台面	350
	下台面	450
	高度	105
重复定位精度[mm]	±0.003
行程[mm]	±12
旋转角度	±5°
螺杆直径[mm]	φ12
螺杆导程[mm]	5
线性轨道	VR3型
平面度[mm]	±0.03
运动平行度[mm]	±0.04
水准载重[kg]	80
本体材质	铝合金
表面处理	阳极亮黑
本体重量[kgf]	22.2±2%
马达种类	两相42步进电机
驱动器类型	两相步进驱动器
感测器	PM-L25感应器

目录样册
2D尺寸图
3D模型
使用手册
软件驱动

2D尺寸图

文件名称
文件类型
大小
下载

YK-XXY350P-2-1255.pdf
.pdf
199KB

3D模型

文件名称
文件类型
大小
下载

YK-XXY350P-2-1255.STEP
.STEP
8827KB
