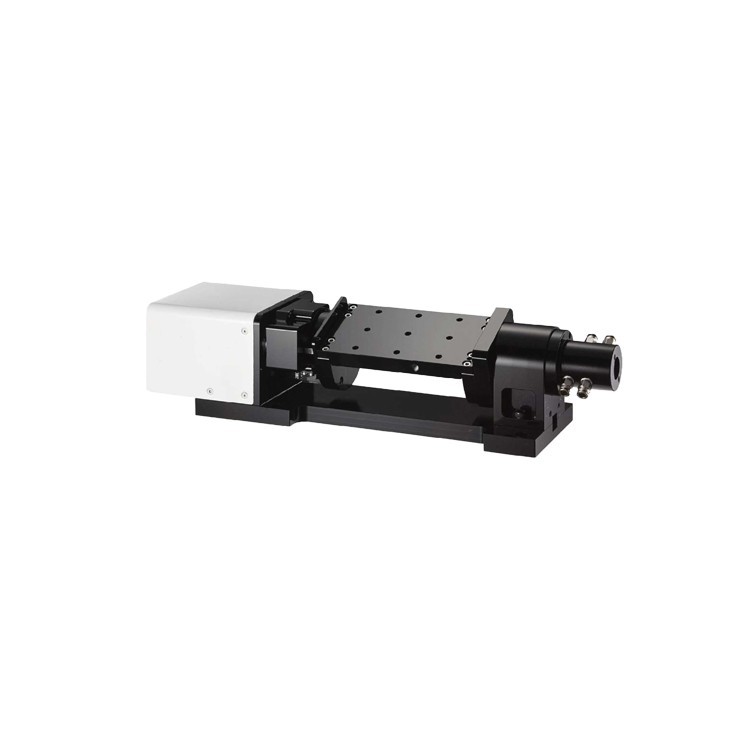

MDL100

● A轴结构

● 容许转矩: 45N.m

● 旋转半径: 210mm/310mm

● 旋转同心度: ±0.01

● 旋转平行度: ±0.01

● 减速比: 1:24

● 允许旋转速度: 540°/sec

立即咨询

摇篮式旋转轴旋转平台-全研科技（东莞）有限公司

匹
配
产
品

Y2SD2

技术参数

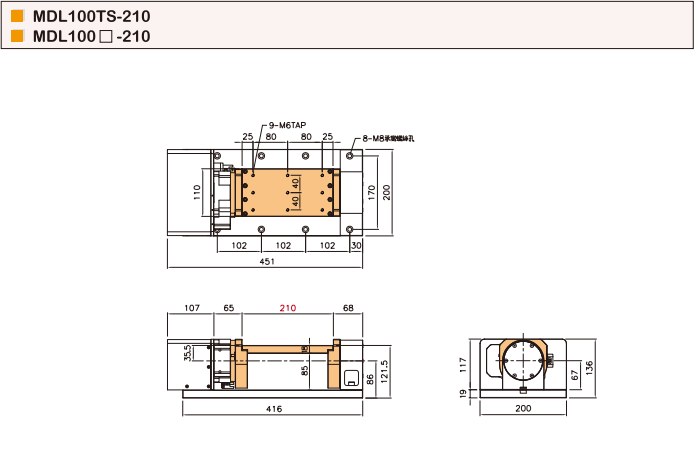

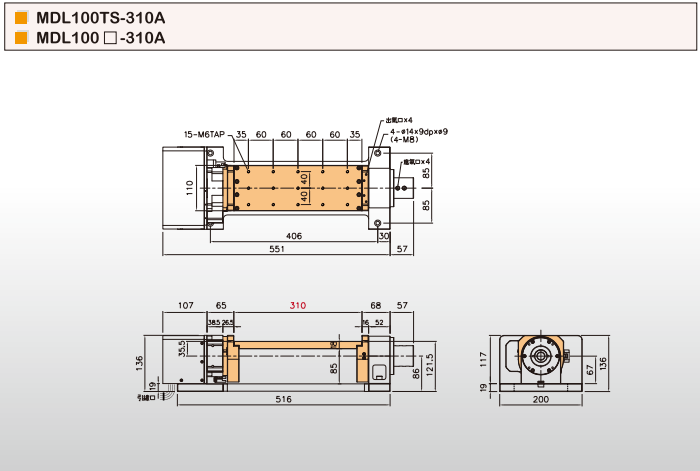

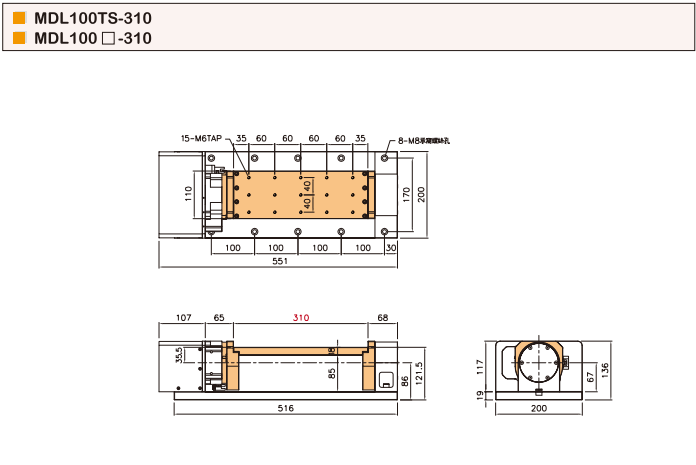

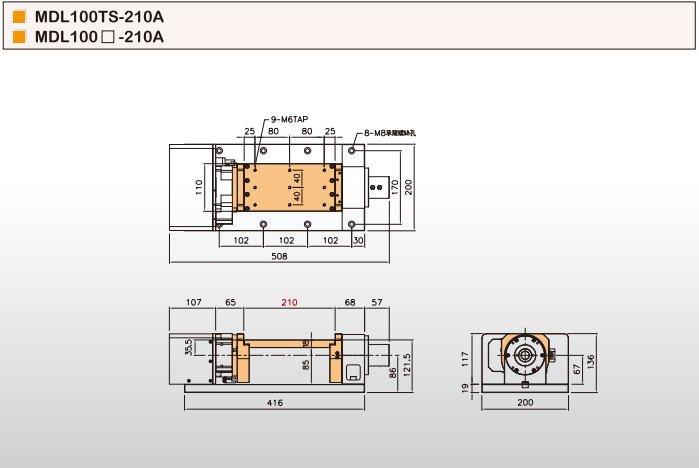

产品尺寸
使用说明
资料下载

型号	MDL100□-210(A)	MDL100□310(A)
容许转矩[N.m]	45
容许荷重[kg]	20
旋转角度	±95°
旋转精度	≤30”
重复精度	≤10”
旋转半径	210	310
旋转同心度[kg]	±0.01
旋转平行度[mm]	±0.01
减速比[i]	24
允许旋转速度	540°/sec
防护等级	IP60
马达	56/60型步进马达或200W~400W伺服马达
质量[kg]	12.5	12.7

目录样册
2D尺寸图
3D模型
使用手册
软件驱动

目录样册

文件名称
文件类型
大小
下载

MDL100_3D.zip
.zip
2200KB

MDL100.pdf
.pdf
962KB
