MDR85

● 盘面法兰85mm

● A、B轴结构

● 容许转矩: 15N.m

● 旋转半径: 130mm

● 旋转角度: A轴±180°，B轴360°

● 减速比: A轴、B轴1:10

● 允许旋转速度: 1080°/sec

● 盘面旋转振幅: ±0.005

立即咨询

二维旋转运动模组-全研科技（东莞）有限公司

匹
配
产
品

Y2SD2

技术参数

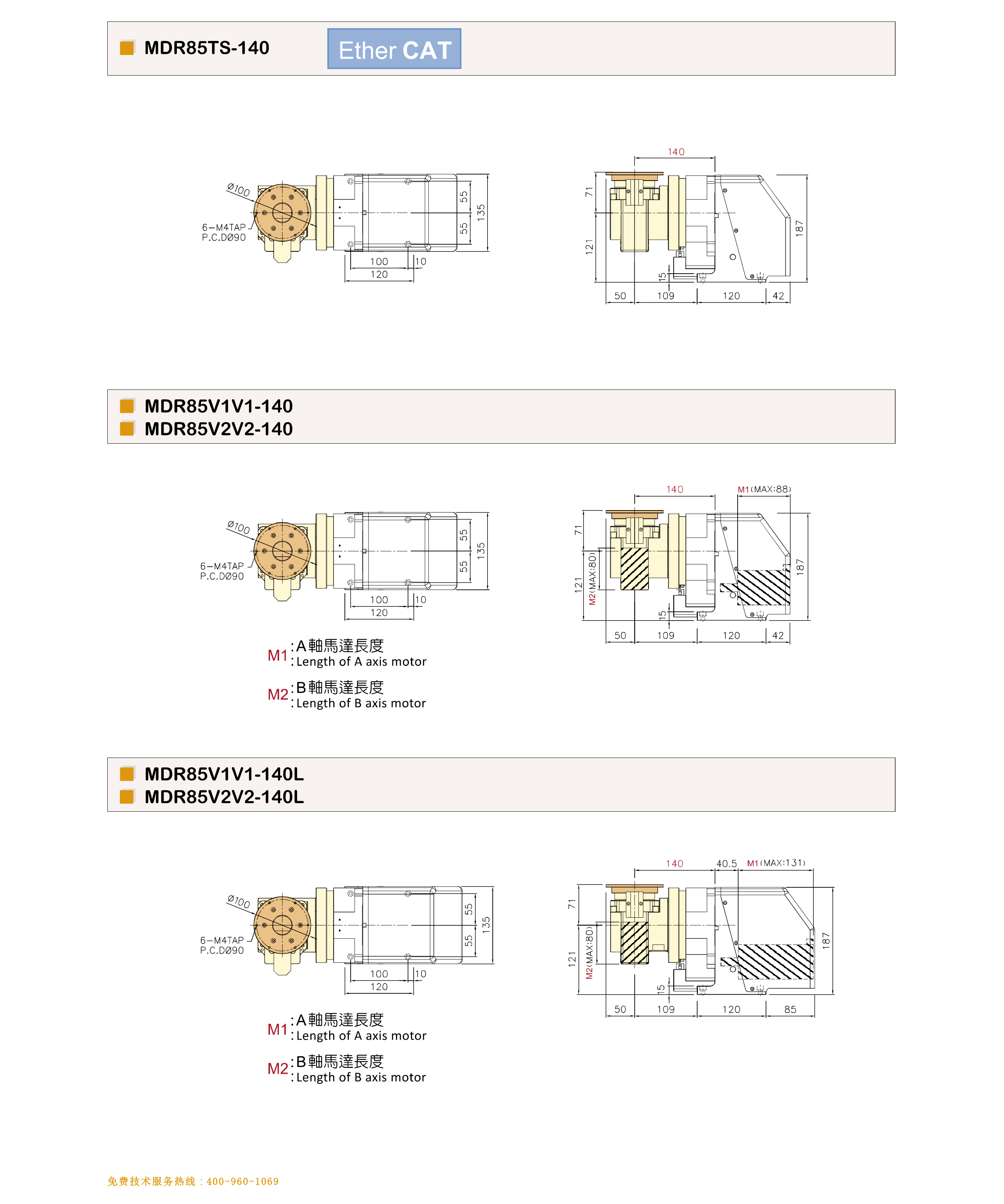

产品尺寸

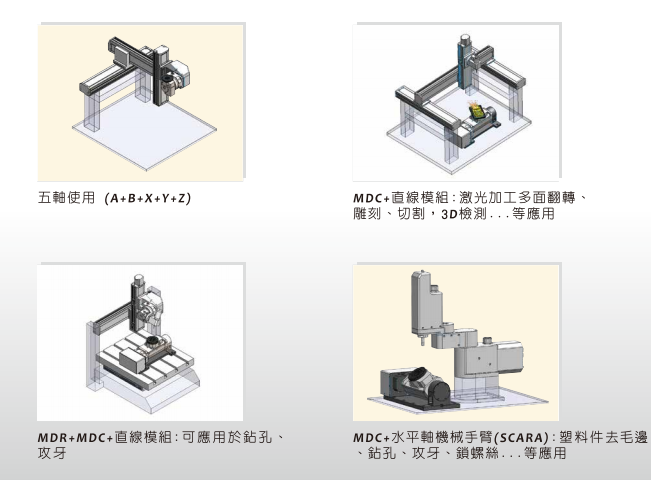

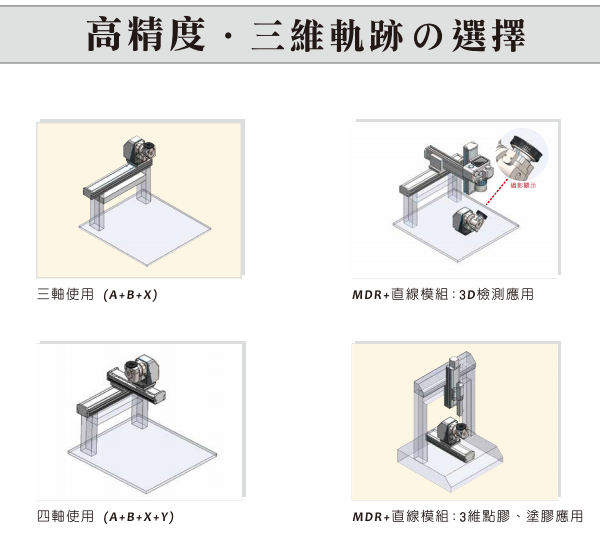

使用说明
资料下载

型号规格		MDR85□□-140(L)
容许转矩[N.m]		15
容许荷重[kg]		5
旋转角度	A轴	±180°
	B轴	360°
旋转角度	A轴	≤30”
	B轴	≤30”
重复精度	A轴	≤10”
	B轴	≤15”
旋转半径		130
二维同心度		±0.02
二维平行度		±0.02
盘面旋转振幅		±0.005
减速比[i]	A轴	1:10
	B轴	1:10
允许旋转速度		1080°/sec
防护等级		IP60
马达	A轴	56/60型步进马达 or 200W-400W伺服马达
	B轴	42型步进马达 or 100W伺服马达
质量[kg]		11

目录样册
2D尺寸图
3D模型
使用手册
软件驱动

目录样册

文件名称
文件类型
大小
下载

MDR85_3D.zip
.zip
2446KB

MDR85.pdf
.pdf
1702KB
