单臂式旋转轴

首页 / 机构产品 / 运动旋转模组 / MDA系列

MDA100

● A轴结构

● 容许转矩: 45N.m

● 旋转半径: 90mm/130mm/180mm

● 旋转同心度: ±0.01

● 旋转平行度: ±0.01

● 减速比: 1:8

● 允许旋转速度: 1080°/sec

立即咨询

单臂式旋转轴

匹
配
产
品

Y2SD2

技术参数
产品尺寸
使用说明
资料下载

型号	MDA100□-100	MDA100□-140	MDA100□-190
容许转矩[N.m]	45
容许荷重[kg]	10	8	6
旋转角度	±180°
旋转精度	≤30”
重复精度	≤10”
旋转半径	90	130	180
旋转同心度[kg]	±0.01
旋转平行度[mm]	±0.01
减速比[i]	1:8
允许旋转速度	1080°/sec
防护等级	IP60
马达	56/60型步进马达 or 200W-400W伺服马达
质量[kg]	4.5	4.7	4.9

目录样册

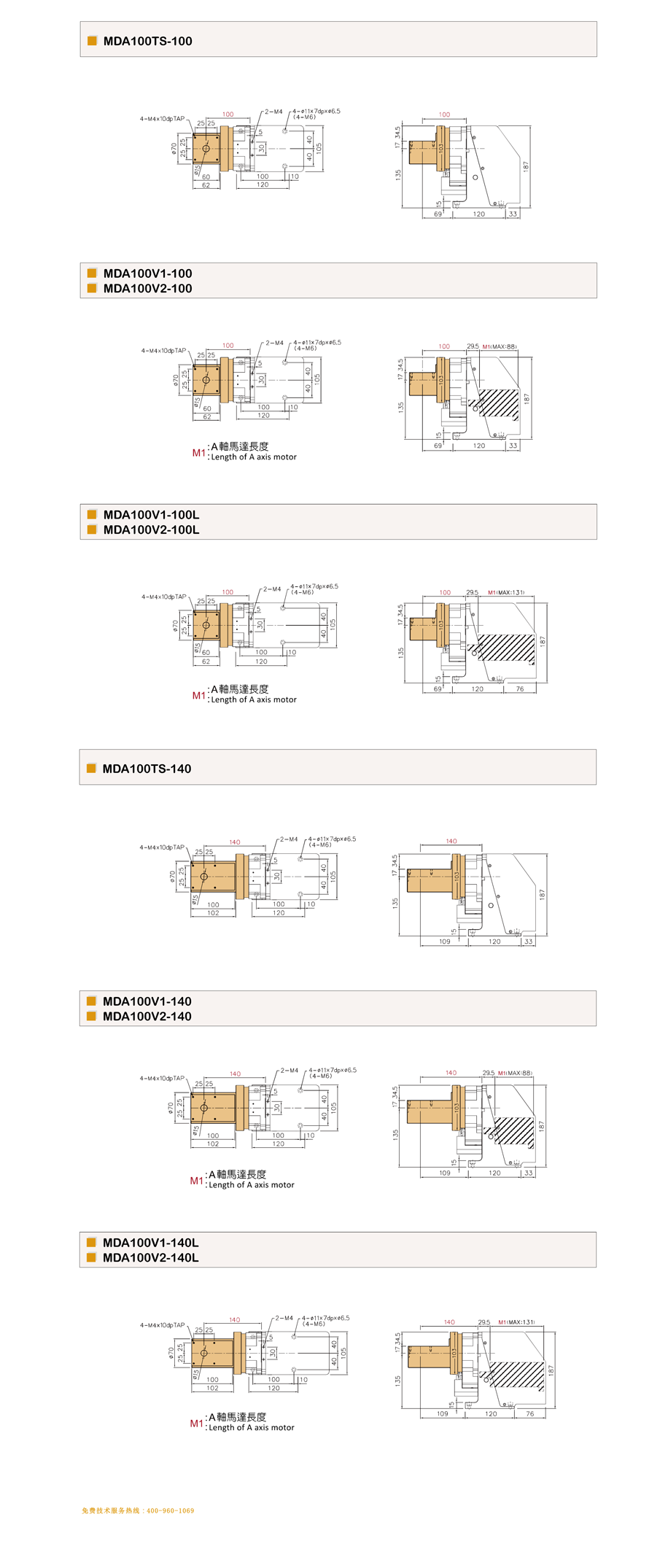

2D尺寸图
3D模型
使用手册
软件驱动

目录样册

文件名称
文件类型
大小
下载

MDA100_3D.zip
.zip
1915KB

MDA100.pdf
.pdf
4412KB
