MDL60

● A轴结构

● 容许转矩: 5N.m

● 旋转半径: 150mm/200mm

● 旋转同心度: ±0.01

● 旋转平行度: ±0.01

● 减速比: 1:20

● 允许旋转速度: 720°/sec

立即咨询

MDL60_全研科技

匹
配
产
品

Y2SD2

技术参数

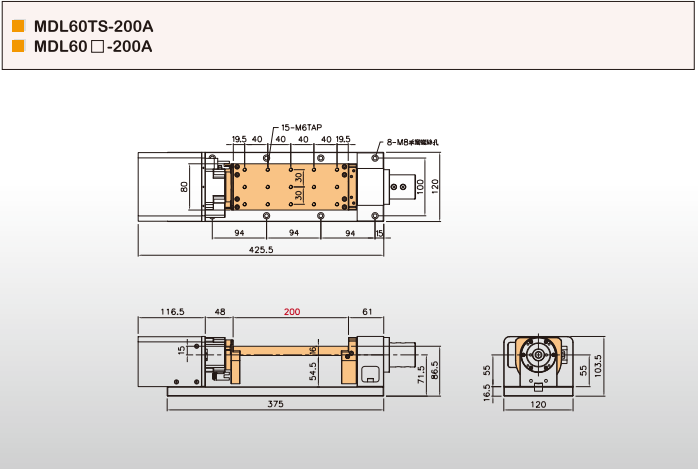

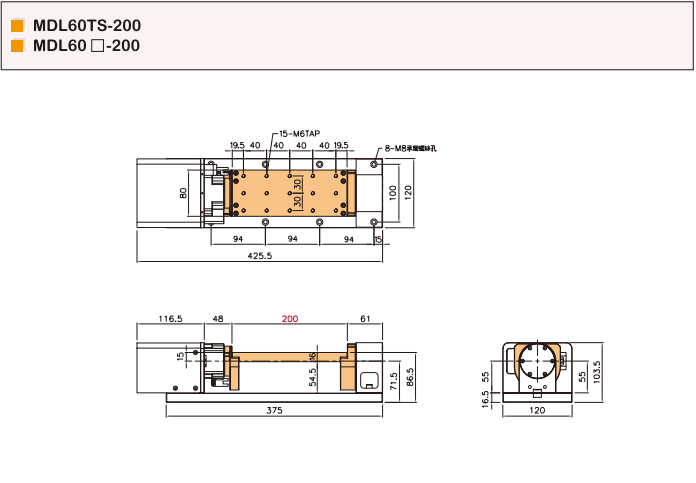

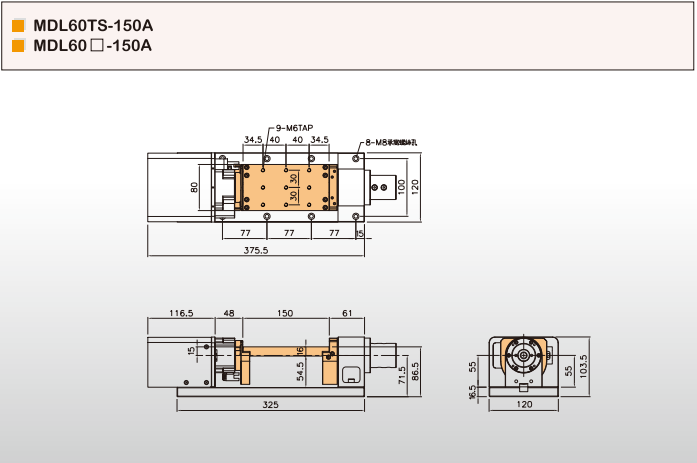

产品尺寸
使用说明
资料下载

型号	MDL60□-150(A)	MDL60□-200(A)
容许转矩[N.m]	5
容许荷重[kg]	5
旋转角度	±95°
旋转精度	≤60”
重复精度	≤30”
旋转半径	150	200
旋转同心度[kg]	±0.01
旋转平行度[mm]	±0.01
减速比[i]	20
允许旋转速度	720°/sec
防护等级	IP60
马达	42型步进马达
质量[kg]	4.3	4.4

目录样册
2D尺寸图
3D模型
使用手册
软件驱动

目录样册

文件名称
文件类型
大小
下载

MDL60_3D.zip
.zip
1171KB

MDL60.pdf
.pdf
962KB
