YK-XXY-450

● 台面尺寸450mm

● 提供快速定制服务

● 小体积,负载重

●团队自主研发及生产

●速度快至50mm/s

●定位精度高达3μm

● 超薄、体轻、稳定

● 感应器校验精密对位



立即咨询
0
精密对位平台_μ级对位平台_全研科技(东莞)有限公司




产品尺寸[mm]上台面450
下台面550
高度105
重复定位精度[mm]±0.003
行程[mm]±12
旋转角度±3°
螺杆直径[mm]φ12
螺杆导程[mm]5
线性轨道VR3型
平面度[mm]±0.035
运动平行度[mm]±0.045
水准载重[kgf]100
本体材质铝合金
表面处理阳极亮黑
本体重量[kg]26±2%
马达种类两相57步进电机
驱动器类型两相步进驱动器
感测器PM-L25感应器

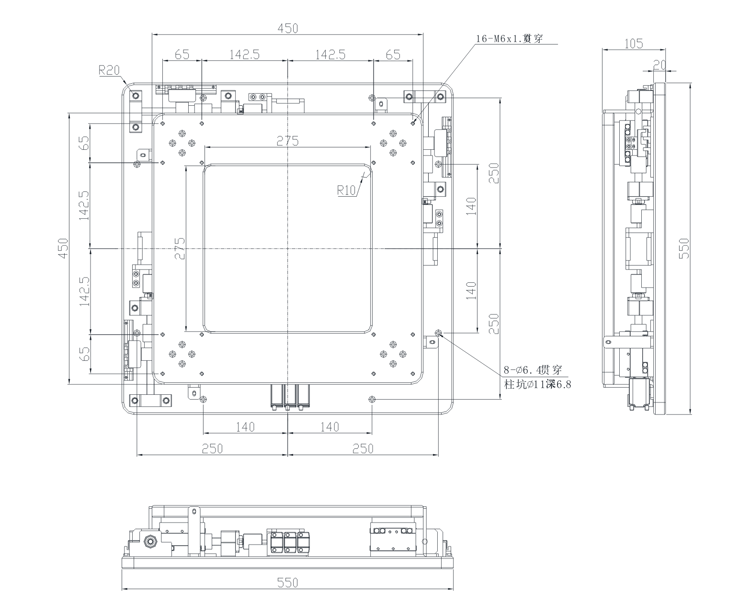

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • YK-XXY450P-2-1255.pdf
  • .pdf
  • 218KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • YK-XXY450P-2-1255.STEP
  • .STEP
  • 9882KB
  • 下载
